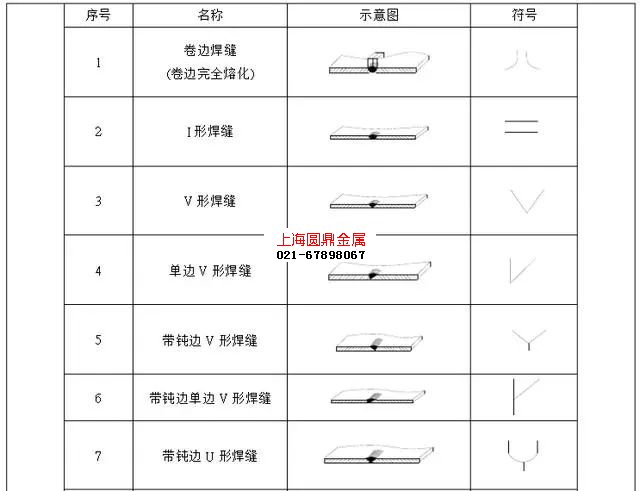

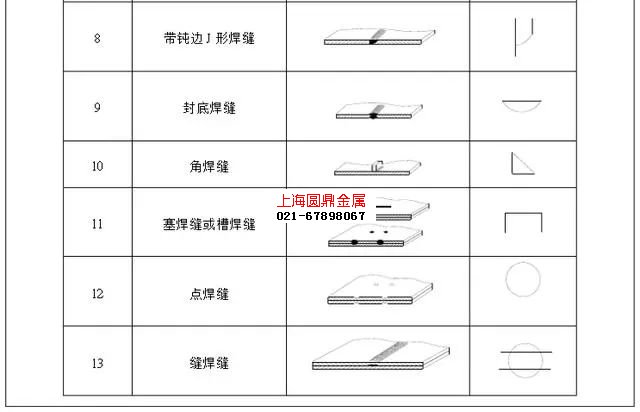

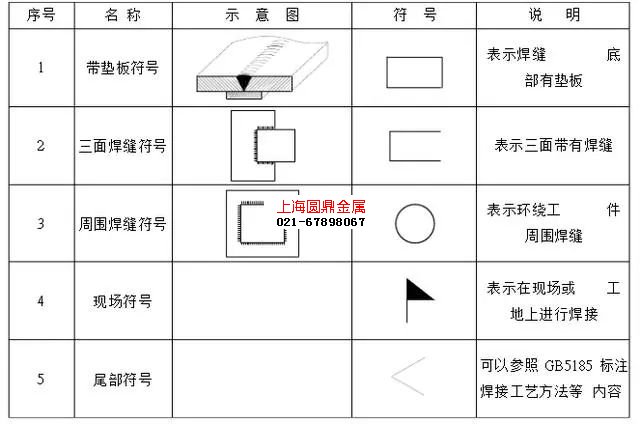

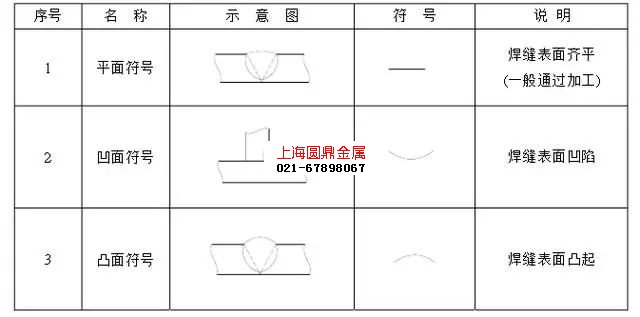

关于钣金件焊接，我们常会接触到下面这几种符号：焊接辅助、补充、尺寸、基本的符号，了解并掌握好这些基础，之后接触到也有利于自己快速上手，现在就给大伙仔细的讲解！

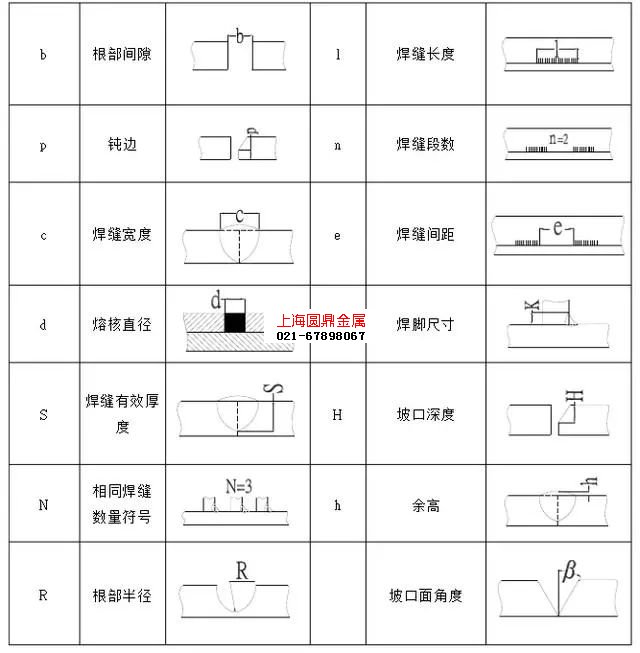

完整的悍缠表示方法除了上述基本符号，辅助符号，补充符号以外，还包括指引线，一些尺寸符号及数据。焊缝符号和焊接方法代号必须通过指引线及有关规定才能准确的表示焊缝。指引线一般由带有箭头的指引线（简称箭头线）和两条基准线(一条为实线，另一条为虚线)两部分组成。

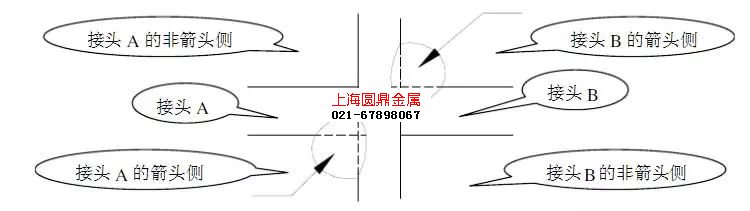

下图实例给出接头的箭头侧和非箭头侧的含义：

箭头线相对焊缝的位置一般没有特殊要求，但标注V、单边V，J形焊缝时，箭头线应指向带有坡口一侧的工件。必要时允许箭头线弯折一次。

基准线的虚线可以画在基准线的实在线侧或下侧，基准线一般应与图样的底边平行，但在特殊条件下也可与底边垂直。

如果焊缝和箭头线在接头的同一侧，即将焊缝基本符号标在实线侧。如下图：

如果焊缝在接头的非箭头侧﹐则将焊缝基本符号标在基准线的虚线侧。

标对称焊缝及双面焊缝时﹐可不加虚线。
