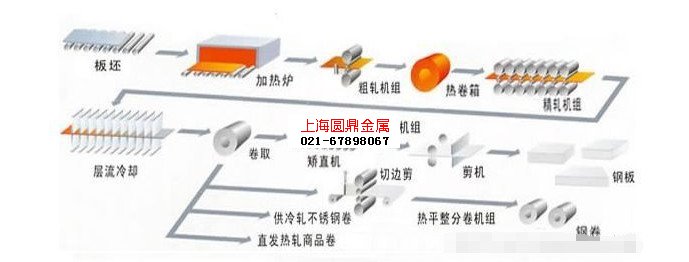

从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。热轧板轧件的温度高，因此变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。

种类用途

1、结构用钢  主要用于钢结构件、桥梁、船舶、车辆的生产。

 2、耐候性钢  添加特殊元素(P、Cu、C等)，具有良好的耐腐蚀性和耐大气腐蚀性，用于集装箱、特种车辆的生产，也用于建筑结构物。

3、汽车结构用钢  具有良好的冲压性能和焊接性能的高强度钢板，用于汽车FRAME、WHEEL等生产。

4、热轧特殊钢  一般机械结构用碳素钢、合金钢、工具钢，经热处理工程后用于各种机械零部件的生产。

 5、冷轧原板  用于生产各种冷轧产品，包括CR, GI, 彩涂板等。

6、钢管用钢板  具有良好的加工性能和耐压强度，用于生产内容积500L 以下充填LPG、乙炔气及各种气体的高压气体压力容器。

7、高压容器用钢板  具有良好的加工性能和耐压强度，用于生产内容积500L 以下充填LPG、乙炔气及各种气体的高压气体压力容器。

8、不锈钢板  不锈钢具有良好的耐腐蚀性能，主要用于食品工业、外科手术器材、航天、石油、化工等行业。

冷轧钢板

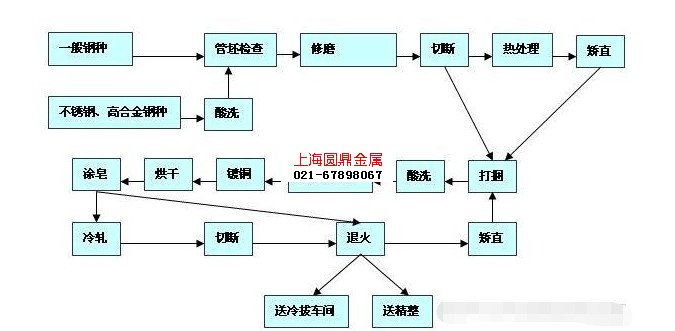

冷轧是在室温条件下在再结晶温度以下将钢板进一步轧薄至为目标厚度的钢板。和热轧钢板比较，冷轧钢板厚度更加精确，而且表面光滑、漂亮。冷轧板一般在开轧前是没有加热工序的。但是，由于带钢厚度小，很容易出现板形问题。而且，冷轧后为成品，因此，为了控制带钢的尺寸精度和表面质量，采用了很多很繁琐的工艺。冷轧的生产线长，设备多，工艺复杂。随着用户对带钢尺寸精度、板形和表面质量要求的提高，冷轧机组的控制模型、l1和l2系统、板形控制手段相对热轧要多。而且轧辊和带钢的温度也是其中一项比较重要的控制指标从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，大部分钢材都用热轧方法轧制。但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。

热轧与冷轧的区别

 1、外观及表面质量：由于冷板是热板在冷轧工序后得到的，而且冷轧同时还会进行一些表面精整所以冷板在表面质量（如表面粗糙度之类）上比热板来得好，所以如果对产品后序上漆等涂覆质量存在较高要求的，一般选择冷板，另热板又分酸洗板和未酸洗板，酸洗板表面由于酸洗过所以成正常的金属色，但是未冷轧所以表面还是没冷板高，未酸洗板通常表面会有氧化层带着，发乌，或者存在四氧化三铁乌层，通俗讲就是火烤过似的，而且如果存放环境不好的话通常会带点绣。

 2、性能：一般情况下，热板和冷板在工程中其机械性能是认为无区别的，虽然冷板在冷轧过程中存在一定的加工硬化，（不过不排除对机械性能要求严格的情况，那就需要区别对待了），冷板通常比热板的屈服强度稍高，表面硬度也高一些，具体怎么样需要看冷板退火的程度。但是不管怎么退火冷板强度是比热板高的。

 3、成形性能，由于冷热板得性能基本差不太多，所以成形性能的影响因素就要看其表面质量的区别的，由于表面质量是冷板来的要好，所以通常来讲同材质的钢板，冷板比热板的成形外观效果要好一些。

> N10001耐蚀哈氏合金#NS32      2024-11-15

> 2.4375镍铜耐蚀合金#Mone      2024-11-15

> W.Nr.2.4360镍铜合金      2024-11-15

> X6NiCrTiMoVB25-15-2铁镍铬基      2024-11-15

> 1.4529超级奥氏体不锈钢      2024-11-15

> 2.4858一位身披Ti元素NI-      2024-11-15

> 1.4959中碳型合金：0.03至      2024-11-15
