高温合金板材焊接代号

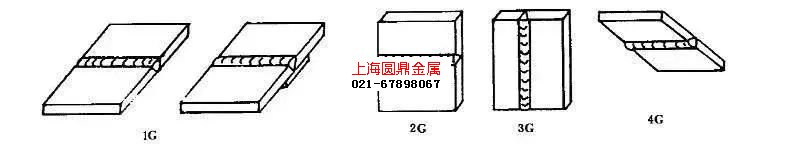

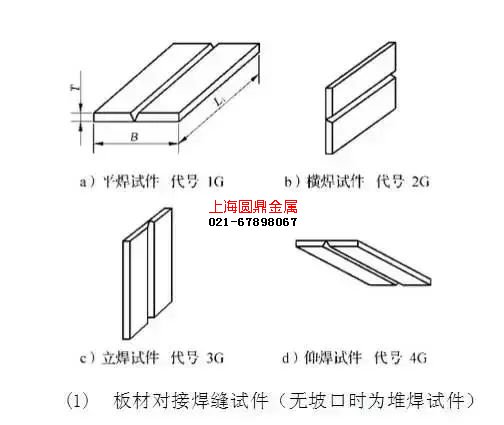

1、板材对接焊缝:

(1)平焊,代号1G;(2)横焊,代号2G;(3)立焊,代号3G;(4)仰焊,代号4G。

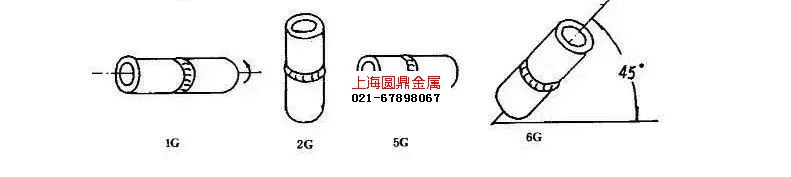

2、管材对接焊缝:

(1)水平转动,代号1G;(2)垂直固定,代号2;(3)水平固定,代号5G、5GX;(4)45度固定,代号6G、6GX。

3、管板角接头焊缝:

(1)水平转动,代号2FRC;(2)垂直固定平焊,代号2FG;(3)垂直固定仰焊,代号4FG;(4)水平固定,代号5FG;(5)45度固定,代号6FG。

4、螺柱焊:

(1)平焊,代号1S;(2)横焊,代号2S;(3)仰焊,代号4S。按照AWS,有平焊F,横焊H,立焊V,仰焊OH

焊接方法及其代号

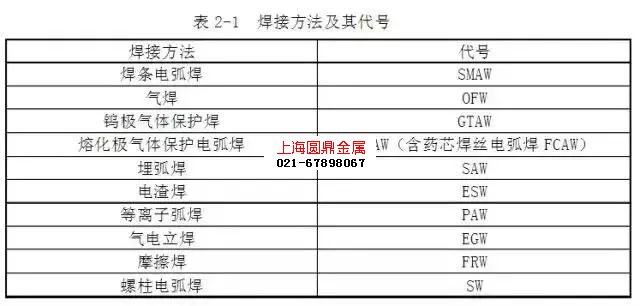

每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式,其代号见表2-1。

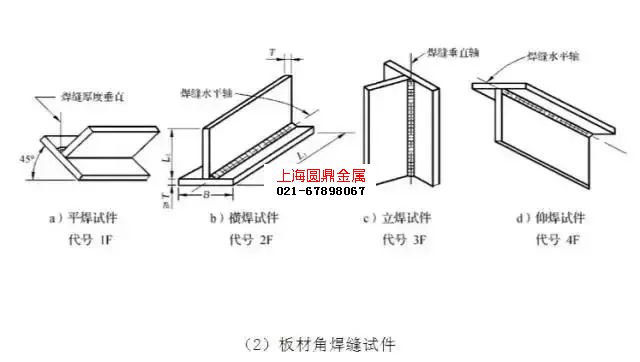

试件形式、位置及其代号

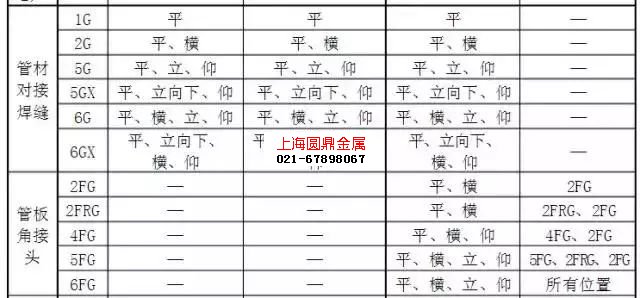

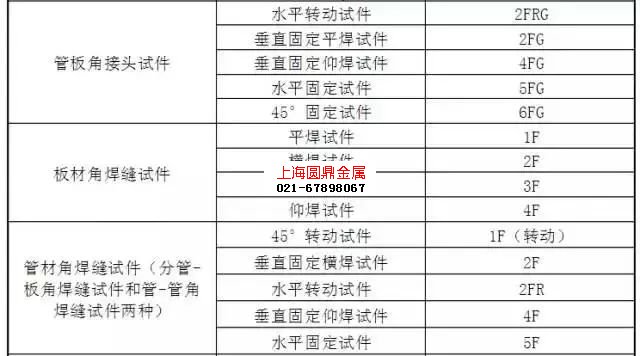

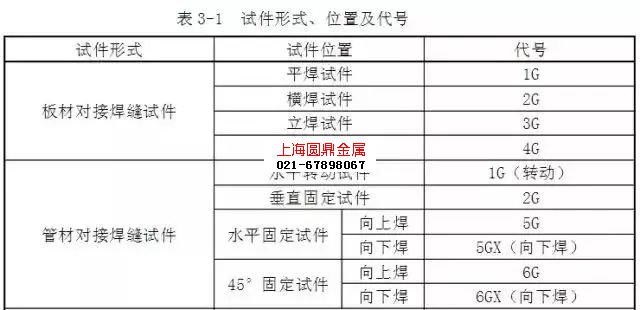

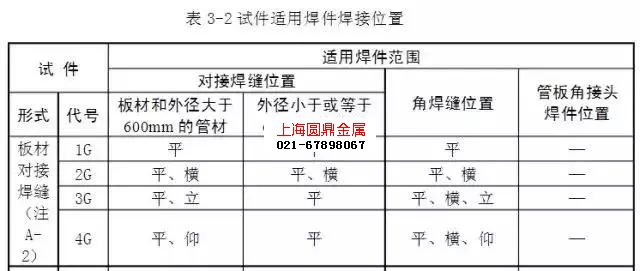

试件形式、位置及其代号见下表。试件位置基本决定了焊接位置。

带衬垫和不带衬垫试件

板材对接焊缝试件、管材对接焊缝试件和管板角接头试件,都分为带衬垫和不带衬垫两种。试件和焊件的双面焊、角焊缝,焊件不要求焊透的对接焊缝和管板角接头,均视为带衬垫。单面焊打底时,若采用惰性气体保护焊,不能认为是带衬。
