GH3128
〓〓〓〓〓〓上海圆鼎欢迎您〓〓〓〓〓〓〓〓

一、GH3128介绍：
GH3128是NI-Cr基固溶强化型变形高温合金，使用温度在950摄氏度以下。合金中加入W进行固溶强化，加入硼、铈和锆元素净化和强化晶界。合金具有高的塑性、较高的持久和蠕变强度，以及良好的抗氧化性能、冲压和焊接等工艺性能，综合性能优于GH3044和GH3536等同类镍基固溶强化合金。
二、GH3128应用和特性：
GH3128适合制作在950摄氏度下长期工作的航空发动机燃烧室及加力燃烧室壳体等部件。如扩散器、加力燃烧室、尾喷口、调节片、稳定器、扩散器和燃气导管等。
三、GH3128相近牌号：

高温新名称	高温旧名称	耐蚀新名称	耐蚀旧名称	国标牌号
GH3128	GH128
日本JIS	美标ASTM	美 标UNS、SAE	德标DIN	其他
				红星11号

四、GH3128化学成分：

碳C	硅Si	锰Mn	磷P	硫 S	铬Cr
≤0.05	≤0.8	≤0.5	≤0.013	≤0.013	19-22
镍Ni	钼Mo	氮N	铜Cu	铁Fe	铌Nb
余	7.5-9	~	~	≤2	~
硼B	钛Ti：	铝Al	钒 V	钨W	铈Ce
0.005	0.4-0.8	0.4-0.8	~	7.5-9	≤0.050

注：B、Ce、Zr按计算量加入。

   5、GH3128 热处理制度：交货状态固溶温度为1140～1180℃，空冷。高温性能经1200℃补充固溶处理后进行检验。
   6、GH3128 品种规格和供应状态：供应的冷轧薄板δ0.8～4.0mm、热轧板δ4～14mm、冷拉焊丝d0.3～10mm。冷轧板和热轧板于固溶和酸洗后供应；焊丝于冷拉、半硬或固溶和酸洗状态供应。
   7、GH3128 熔炼和铸造工艺：非真空或真空感应炉加电渣重熔。
   8、GH3128 应用概况与特殊要求：合金适用于制造在950℃以下工作的航空发动机燃烧室和加力燃烧室零部件，使用效果良好。
   二、GH3128 物理及化学性能：
   1、GH3128 热性能：
   (1)、GH3128(GH128)熔化温度范围：1340～1390℃^[1]。
   (2)、GH3128(GH128)热导率：见表2-1。
   表2-1^[2]

θ/℃	18-100	18-200	18-300	18-400	18-500	18-600	18-700	18-800	18-900	18-1000
α/10-6℃-1	11.25	11.86	12.68	12.80	13.37	13.68	14.46	15.19	15.66	16.29

(3)、GH3128 线膨胀系数：见表2-2。
   (4)、GH3128 热扩散率：见表2-3。
   表2-2^[2]

θ/℃	18-100	18-200	18-300	18-400	18-500	18-600	18-700	18-800	18-900	18-1000
α/10-6℃-1	11.25	11.86	12.68	12.80	13.37	13.68	14.46	15.19	15.66	16.29

2、GH3128密度： ρ=8.81g/cm^3[2]。
   3、GH3128电性能：电性阻率表2-4。
   4、GH3128磁性能：合金无磁性。
   表2-3^[2]

θ/℃	25	100	200	300	400	500	600	700	800	900
Q/（10-6m2/S））	2.30	2.49	2.78	3.08	3.39	3.69	3.88	4.16	3.92	4.16

表2-4^[2]

	θ/℃			17		850		900	950			1000	1050	1100	1150
	p/（10-6Ω.M））			1.37		1.42		1.39	1.40			1.39	1.38	1.38	1.39
温度0/℃		20	100		200		300			400
弹性模量 Ed/GPa		208	205		202		198			191

5、GH3128化学性能：
   (1)、GH3128抗氧化性能：合金在空气介质中试验100h后的氧化速率见表2-5。
   表2-5^[1]

θ/℃	900	1000	1100
氧化速率/（g/(m2·h））	0.055	0.236	0.269

(2)、耐腐蚀性能：海洋性燃气腐蚀性能见表2-6。
   表2-6^[3]

试验制度	试样尺寸/mm	失重/(mg/cm2)	宏观检查
900℃，27h	1.5×15×30	2.2	表面完好

注：试验条件是空气与燃料之比为39：1，盐氛浓度为106×10^-6，燃料为0号柴油。

三、GH3128力学性能：GH3128标准规定的性能见表3-1。
   表3-1

品种	试样状态	θ/℃	拉伸性能		持久性能
			σb/MPa	δ5/%	σ/MPa	δ/mm	t/h	δ5/%
			不小于
热轧板	交货状态	20	735	40	-	-	-	-
	交货状态＋1200℃，空冷	950	175	40	-	-	-	-
冷轧薄板	交货状态	20	735	40	-	-	-	-
	交货状态＋1200℃，空冷	950	175	40	规范Ⅰ 54	>1.2 ≤1.2	≥23 ≥20	实测 实测
					规范Ⅱ 39	≥1.5 <1.5～1.0 ≤1.0	≥100 ≥80 ≥70	实测 实测 实测

注：持久性能的初次检验按规范Ⅰ进行。按规范Ⅰ进行检验不合格时，允许按规范Ⅱ重新检验。
四、GH3128(GH128) 组织结构：

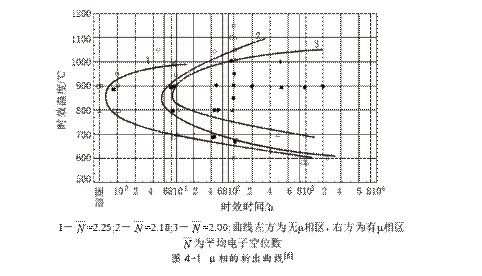

GH3128合金组织结构：合金在固溶状态为单相奥氏体组织，含有少量细小均匀分布的TiN和M₆C。在长期时效过程中析出M₆C、μ、α_w和M₂₃C₆相。μ相的析出温度范围是700～1050℃，最大析出量为3.49%。M₂₃C₆相在700～800℃时效后析出，析出量仅为0.14%。a_w相是在900℃长期时效后发现的，200h达到析出高峰，其量为0.86%。断续延长时效时间，板出量下降。时效时间对析出量的影响见图4-
五、GH3128(GH128)工艺性能与要求：
   1、钢锭锻造时装炉温度不高于700℃，终锻温度大于900℃。
   2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
   3、合金可以用氩弧焊、点焊、缝焊等方法焊接。

七、GH3128加工处理和焊接性能:
GH3128板材可采用氩弧焊、缝焊和点焊等方式焊接。可得到满意的焊接接头质量，接头强度系数大于90%，该合金可与GH1140、GH3030、GH3039、GH3044等板材焊接。
〓如有不尽之处可拨打上海圆鼎热线详细咨询〓〓



> GH4090/GH90高温合金      2024-11-23

> S34709高碳含Nb奥氏体不锈      2024-11-23

> 1.4550铌稳定化奥氏体不锈      2024-11-23

> SUH330耐热奥氏体不锈钢      2024-11-23

> GH4080A高温合金      2024-11-23

> S32109高碳型奥氏体不锈钢      2024-11-23

> 1.4541钛稳定化的奥氏体不      2024-11-23
